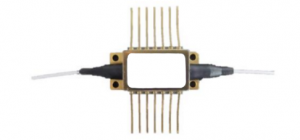

Rof Modulador electro-òptic amplificació òptica SOA papallona amplificador òptic semiconductor

Descripció breu:

L'amplificador òptic de semiconductor de papallona Rof-SOA (SOA) s'utilitza principalment per a l'amplificació òptica de longitud d'ona de 1550 nm, utilitzant la tecnologia d'embalatge de dispositius de papallona inorgànica segellada, tot el procés de control autònom domèstic, amb alt guany, baix consum d'energia, baixa pèrdua relacionada amb polarització, alta extinció relació i altres característiques, suport de control de temperatura i control termoelèctric TEC, per garantir l'estabilitat de tota la temperatura.

Envieu-nos un correu electrònic DESCARREGAR

Detall del producte

Rofea Optoelectronics ofereix productes de moduladors electro-òptics òptics i fotònics

Etiquetes de producte

Característica

Alt guany
Baix consum d'energia
Baixa pèrdua dependent de la polarització
Alta taxa d'extinció
Admet el control de la temperatura i el control termoelèctric TEC

Rof Modulador electro-òptic SOA amplificador òptic semiconductor papallona amplificació òptica

Aplicació

Producció i proves de rendiment de dispositius de fibra òptica
Petita amplificació de potència del senyal
Àmbit de recerca de laboratori
Sistema de comunicació de fibra òptica

Paràmetres

Paràmetre	Condició de treball	Unitat	Min	Tip	Màx
Interval de longitud d'ona de funcionament		nm	1490		1590
ample de banda	@-3dB	nm	55		60
Potència òptica saturada	Si = 250 mA	dBm	12		15
Guany de petit senyal	Si = 250 mA Pin = -25dBm	dB	25		30
Guany de sortida de saturació	Si = 250 mA	dB	12
Corrent de treball		mA		250	400
Tensió directa		V			1.8
Ratio d'extinció	Si=250mA/Si=-0,4mA Pin=0dBm	dB		50
corrent TEC		A			1.8
Tensió TEC		V			3.4
Guany dependent de la polarització		dB		1.5	2
Resistència del termistor	T = 25 ℃	KΩ	9.5	10	10.5
Corrent del termistor		mA			5
Temperatura de funcionament		℃	-10		70
Temperatura del magatzem		℃			85

Corba característica

Dimensió estructural

Anterior: ROF-EDFA-B Amplificador de fibra preventiva Amplificador òptic

Pròxim: Mòdul de detecció òptica d'alta velocitat ROF-PD 50G Detector de PIN Fotodetector de baix soroll Fotodetector amplificador

Rofea Optoelectronics ofereix una línia de productes comercials de moduladors electroòptics, moduladors de fase, moduladors d'intensitat, fotodetectors, fonts de llum làser, làsers DFB, amplificadors òptics, EDFA, làser SLD, modulació QPSK, làser de pols, detector de llum, fotodetector equilibrat, controlador làser , Amplificador de fibra òptica, mesurador de potència òptica, làser de banda ampla, làser ajustable, detector òptic, controlador de díode làser, amplificador de fibra.També oferim molts moduladors particulars per a la personalització, com ara moduladors de fase de matriu 1 * 4, Vpi ultra baix i moduladors de relació d'extinció ultra alta, utilitzats principalment a universitats i instituts.
Esperem que els nostres productes siguin útils per a vostè i la seva recerca.
