Controlador de polarització del modulador IQ ultracompacte Controlador de polarització automàtic
Característica
• Proporciona tres biaixos per a moduladors IQ. Independent del format de modulació:
• QPSK, QAM, OFDM, SSB verificats
• Endolla i reprodueix:
No cal calibratge manual Tot automàtic
• Braços I, Q: control en els modes Peak i Null Alta relació d'extinció: 50dB màx.
• Braç P: control en modes Q+ i Q- Precisió: ± 2◦
• Perfil baix: 40 mm (amplada) × 28 mm (profunditat) × 8 mm (alçada)
• Alta estabilitat: implementació totalment digital Fàcil d'utilitzar:
• Funcionament manual amb mini jumper. Funcionament flexible de l'OEM a través d'UART2.
• Dos modes per proporcionar tensions de polarització: a. Control automàtic de polarització b. Tensió de polarització definida per l'usuari
Aplicació
•LiNbO3 i altres moduladors d'IQ
• QPSK, QAM, OFDM, SSB, etc.
• Transmissió coherent
Rendiment

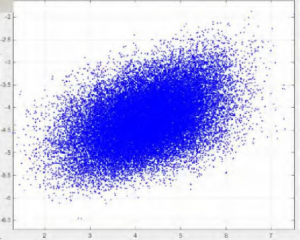

Figura 1. Constel·lació (sense controlador)
Figura 2. Constel·lació QPSK (amb controlador)

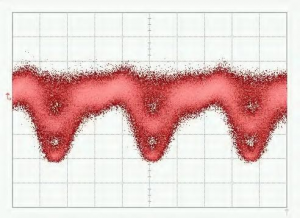

Figura 3. Patró QPSK-Eye
Figura 5. Patró de la constel·lació 16-QAM
Figura 4. Espectre QPSK
Figura 6. Espectre 16-QAM
Especificacions
| Paràmetre | Mín. | Tipus | Màxim | Unitat |
| Rendiment de control | ||||
| Els braços I i Q es controlen activatsNull (Mínim) oPic (màxim) punt | ||||
| Taxa d'extinció | MER1 | 50 | dB | |
| El braç P està controlatQ+(dreta quadratura) oQ-( esquerra quadratura) punt | ||||
| Precisió al quàdruple | −2 | +2 | grau2 | |
| Temps d'estabilització | 15 | 20 | 25 | s |
| Elèctric | ||||
| Tensió d'alimentació positiva | +14,5 | +15 | +15,5 | V |
| Corrent de potència positiu | 20 | 30 | mA | |
| Tensió d'alimentació negativa | -15,5 | -15 | -14,5 | V |
| Corrent de potència negatiu | 8 | 15 | mA | |
| Rang de voltatge de sortida | -14,5 | +14,5 | V | |
| Amplitud de tremolació | 1%Vπ | V | ||
| Òptica | ||||
| Potència òptica d'entrada3 | -30 | -8 | dBm | |
| Longitud d'ona d'entrada | 1100 | 1650 | nm | |
1. MER fa referència a Modulator Extinction Ratio (Ràtio d'extinció del modulador). La ràtio d'extinció aconseguida sol ser la ràtio d'extinció del modulador especificada a la fitxa tècnica del modulador.
2. Tingueu en compte que la potència òptica d'entrada no correspon a la potència òptica en el punt de polarització seleccionat. Es refereix a la potència òptica màxima que el modulador pot exportar al controlador quan el voltatge de polarització oscil·la entre −Vπ i +Vπ.
Interfície d'usuari
Figura 5. Muntatge
| Grup | Operació | Explicació |
| Restablir | Inseriu el pont i traieu-lo després d'1 segon | Restableix el controlador |
| Poder | Font d'alimentació per al controlador de polarització | V- connecta l'elèctrode negatiu de la font d'alimentació |
| V+ connecta l'elèctrode positiu de la font d'alimentació | ||
| El port central es connecta amb l'elèctrode de terra | ||
| Polar1 | PLRI: Inseriu o traieu el pont | sense pont: mode nul; amb pont: mode màxim |
| PLRQ: Inseriu o traieu el pont | sense pont: mode nul; amb pont: mode màxim | |
| PLRP: Inseriu o traieu el pont | sense pont: mode Q+; amb pont: mode Q- | |
| LED | Constantment encès | Treballant en estat estable |
| Encès-apagat o apagat-encès cada 0,2 s | Processament de dades i cerca del punt de control | |
| Encès-apagat o apagat-encès cada 1 s | La potència òptica d'entrada és massa feble | |
| Encès-apagat o apagat-encès cada 3 segons | La potència òptica d'entrada és massa forta | |
| PD2 | Connecteu-vos amb el fotodíode | El port PD connecta el càtode del fotodíode |
| El port GND connecta l'ànode del fotodíode | ||
| Voltatges de polarització | In, Ip: Tensió de polarització per al braç I | Ip: Costat positiu; In: Costat negatiu o terra |
| Qn, Qp: Tensió de polarització per al braç Q | Qp: Costat positiu; Qn: Costat negatiu o terra | |
| Pn, Pp: Tensió de polarització per al braç P | Pp: Costat positiu; Pn: Costat negatiu o terra | |
| UART | Opera el controlador mitjançant UART | 3.3: voltatge de referència de 3,3 V |
| GND: Terra | ||
| RX: Recepció del controlador | ||
| TX: Transmissió del controlador |
1 El polar depèn del senyal RF del sistema. Quan no hi ha cap senyal RF al sistema, el polar ha de ser positiu. Quan el senyal RF té una amplitud superior a un cert nivell, el polar canviarà de positiu a negatiu. En aquest moment, el punt nul i el punt màxim canviaran entre si. El punt Q+ i el punt Q- també canviaran entre si. L'interruptor polar permet a l'usuari canviar el polar.
directament sense canviar els punts d'operació.
2Només es pot triar una opció entre utilitzar un fotodíode controlador o utilitzar un fotodíode modulador. Es recomana utilitzar un fotodíode controlador per a experiments de laboratori per dos motius. En primer lloc, el fotodíode controlador té qualitats garantides. En segon lloc, és més fàcil ajustar la intensitat de la llum d'entrada. Si utilitzeu un fotodíode intern del modulador, assegureu-vos que el corrent de sortida del fotodíode sigui estrictament proporcional a la potència d'entrada.
