Modulador electroòptic Rof 1550nm AM sèrie Modulador d'intensitat 40G
Característica
* Baixa pèrdua d'inserció
* Amplada de banda elevada
* Voltatge de mitja ona baixa
* Opció de personalització
Aplicació
⚫ Sistemes ROF
⚫ Distribució de claus quàntiques
⚫ Sistemes de detecció làser
⚫ Modulació de banda lateral
| Rof-Sèrie AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Longitud d'ona de funcionament | 780 nm | 850 nm | 1064 nm | 1310 nm | 1550 nm | |||
| Amplada de banda | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Pèrdua d'inserció | <5dB | <5dB | 5dB | 5dB | 4dB | |||
| Taxa d'extinció @DC | >20dB | >20dB | >20dB | >20dB | >20dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3,5 V | 6V | <5V | ||
| VΠ @Bias | 3.5V | 3.5V | <5V | <5V | <8V | <7V | ||
Informació de comanda
| Rof | AM | XX | XXG | XX | XX | XX |
| Tipus: AM --- Modulador d'intensitat | Longitud d'ona: 07---780nm 10---1060 nm 13---1310 nm 15---1550nm | Amplada de banda: 10 GHz 20 GHz 40 GHz 50 GHz
| Monitor de PD: PD --- Amb PD | Tipus de fibra d'entrada-sortida: PP---PM/PM
| Connector òptic: FA---FC/APC FP---FC/PC SP---Personalització |
R-AM-15-40G
Modulador d'intensitat de longitud d'ona de 1550 nm a 40 GHz
| Paràmetre | Símbol | Mín. | Tipus | Màxim | Unitat | ||||
| Paràmetres òptics | |||||||||
| Longitud d'ona de funcionament | l | 1530 | 1550 | 1565 | nm | ||||
| Pèrdua d'inserció | IL | 4 | 5 | dB | |||||
| Pèrdua de retorn òptic | ORL | -45 | dB | ||||||
| Relació d'extinció de l'interruptor a CC | ER@DC | 20 | 23 | 45 | dB | ||||
| Ràtio d'extinció dinàmica | DER | 13 | dB | ||||||
| fibra òptica | Entradaport | Panda PM Fujikura SM | |||||||
| port de sortida | Panda PM Fujikura SM | ||||||||
| Interfície de fibra òptica | FC/PC, FC/APC O l'usuari especifica | ||||||||
| Paràmetres elèctrics | |||||||||
| Amplada de banda operativa(-3dB) | S21 | 28 | 30 | GHz | |||||
| Tensió de mitja ona Vpi | RF | a 50 kHz |
| 4.5 | 5 | V | |||
| Biaix | @Bias |
| 6 | 7 | V | ||||
| Pèrdua de retorn elèctrica | S11 | -12 | -10 | dB | |||||
| Impedància d'entrada | RF | ZRF | 50 | W | |||||
| Biaix | ZBIAIX | 1M | W | ||||||
| Interfície elèctrica | V(f) | ||||||||
Condicions límit
| Paràmetre | Símbol | Unitat | Mín. | Tipus | Màxim |
| Potència òptica d'entrada | Pen, Màx. | dBm | 20 | ||
| Potència d'entrada de RF | dBm | 28 | |||
| voltatge de polarització | Vbias | V | -15 | 15 | |
| Temperatura de funcionament | Superior | ℃ | -10 | 60 | |
| Temperatura d'emmagatzematge | Tst | ℃ | -40 | 85 | |
| Humitat | RH | % | 5 | 90 |

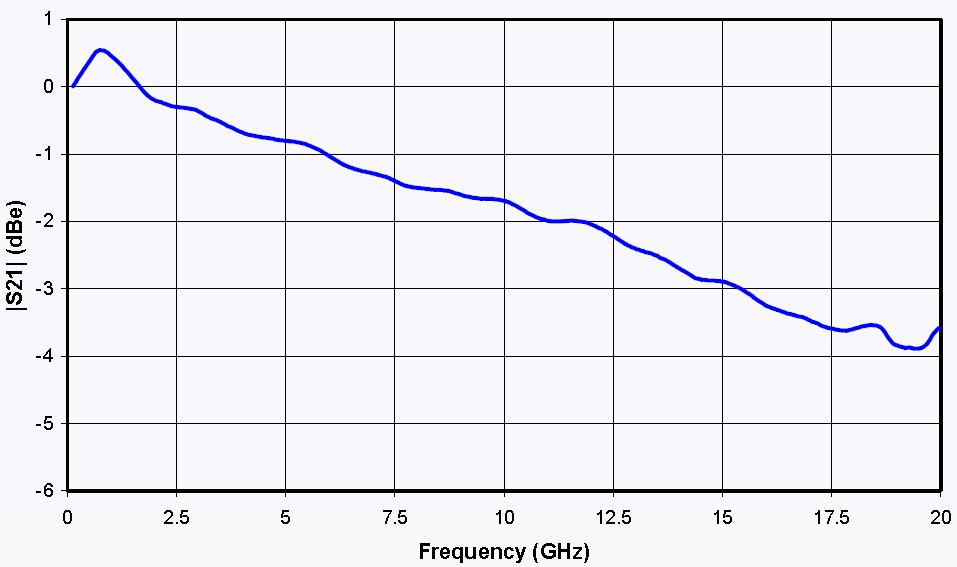

Corba S21
Corba &S11
Corbes S21 i S11
Diagrama mecànic
| PORT | Símbol | Nota |
| En | Port d'entrada òptica | Fibra PM (125 μm/250 μm) |
| Fora | Port de sortida òptica | Opció PM i SMF |
| RF | Port d'entrada RF | SMA(f) |
| Biaix | Port de control de polarització | 1,2 Polarització, 34-N/C |
